BMS0425鋰離子電池管理系統

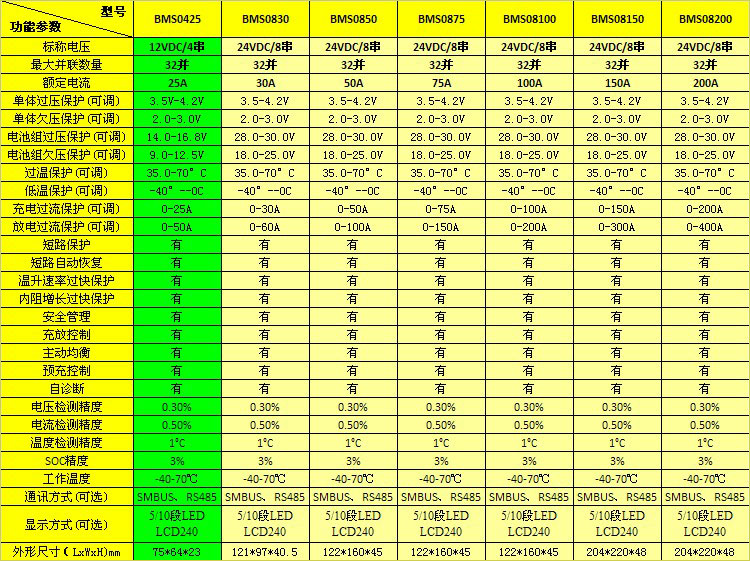

iPower United智能磷酸鐵鋰電池管理保護系統參數表(12VDC-24VDC)

概要

BMS0425鋰離子電池管理系統是一款智能電池管理系統，適用于管理3-4節鋰離子電池。

主要特點：

1. 內置智能電池管理系統（SBS1.1），可編程電壓/電流/容量/溫度等各種參數。
2. 內置電池電化學特性模型和內阻跟蹤技術實現電池電量的準確計量。
3. 實時有源電池平衡技術，高效實現電池平衡，延長電池壽命，增加電池組可用容量。
4. 智能保護算法實現電池的過充/過放/過溫/過流/短路/內阻突變/溫升突變等各種保護。
5. 電池閉鎖控制，滿足煤礦井下環境的安全邏輯要求。
6. SMBUS通訊接口，可以實現與各種智能終端/用電設備/監控系統的無縫對接。
7. 配置有電量指示燈，可選配2.4寸彩色液晶顯示器和LED顯示器，電池信息全面顯示。
8. 可選隔離485接口，適配上位管理系統。

技術參數

1. 管理系統電氣參數
• 控制電路工作電流（SMBUS通訊和檢測保護正常工作，Vcell=3.6V）：0.4mA
• 控制電路待機電流（發貨模式，檢測保護正常工作，Vcell=3.6V）：0.085mA
• 控制電路休眠電流（檢測保護停止工作，Vcell小于2.7V）：0.001mA
• 單體電池電壓范圍：2.5V-4.5V
• 主回路額定電流：25A（DC1）
• 顯示器：2.4寸65K色彩色，分辨率320x240（外形尺寸75x58x20）
• 顯示器工作電壓：12V-58V
• 顯示器工作電流：10mA@20V
2. 電池組參數
• 電池組標稱容量：1AH-327AH
• 電池組標稱電壓：(3-4) x 3.2V
• 電池組最高充電電壓：(3-4) x 3.65V
• 電池組最低放電電壓：(3-4) x 2.5V
3. 使用環境：環境溫度 -25度到+70度
   印刷電路硅膠涂覆，適合潮濕、水汽、鹽霧等嚴酷的工業環境。
4. 外形尺寸：L x W x H = 100mm x 71mm X 25mm

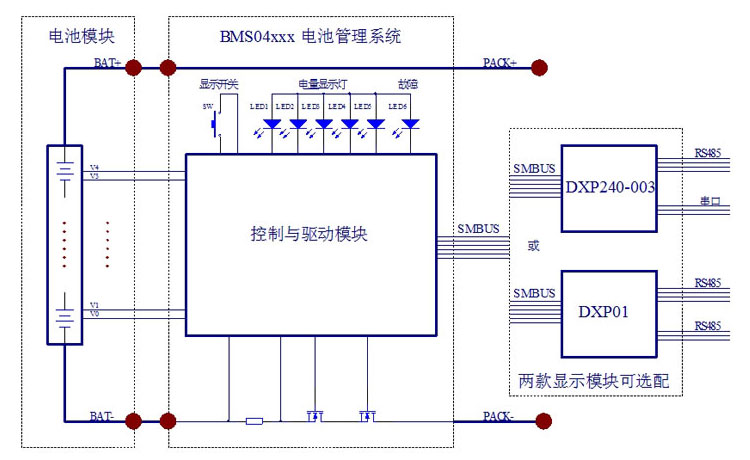

原理框圖

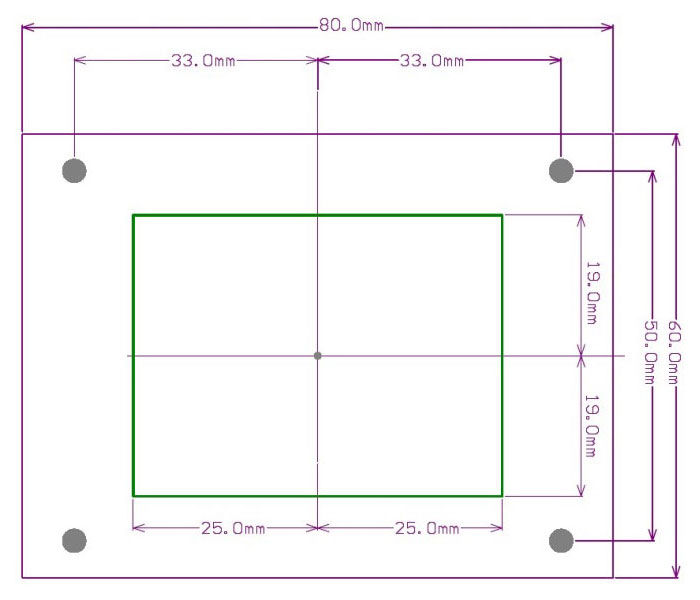

BMS04xxx 顯示屏

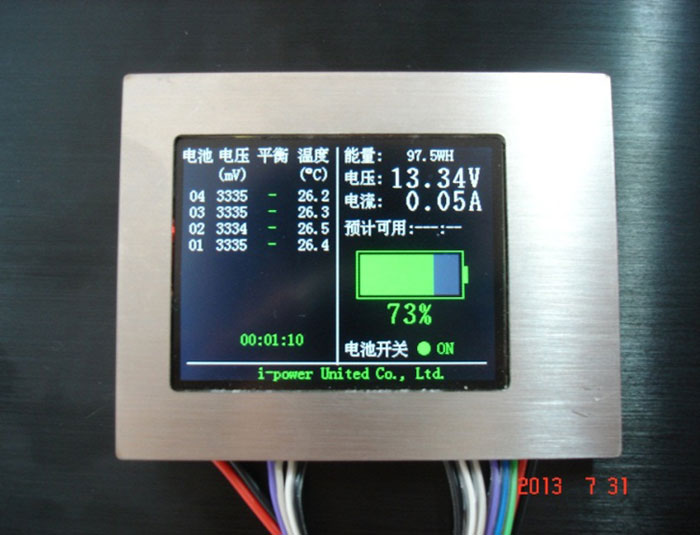

顯示效果圖

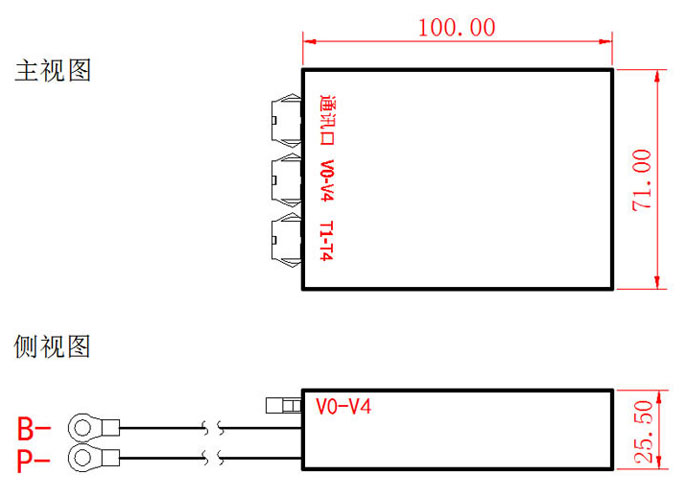

外形尺寸圖

BMS0425 外形圖
